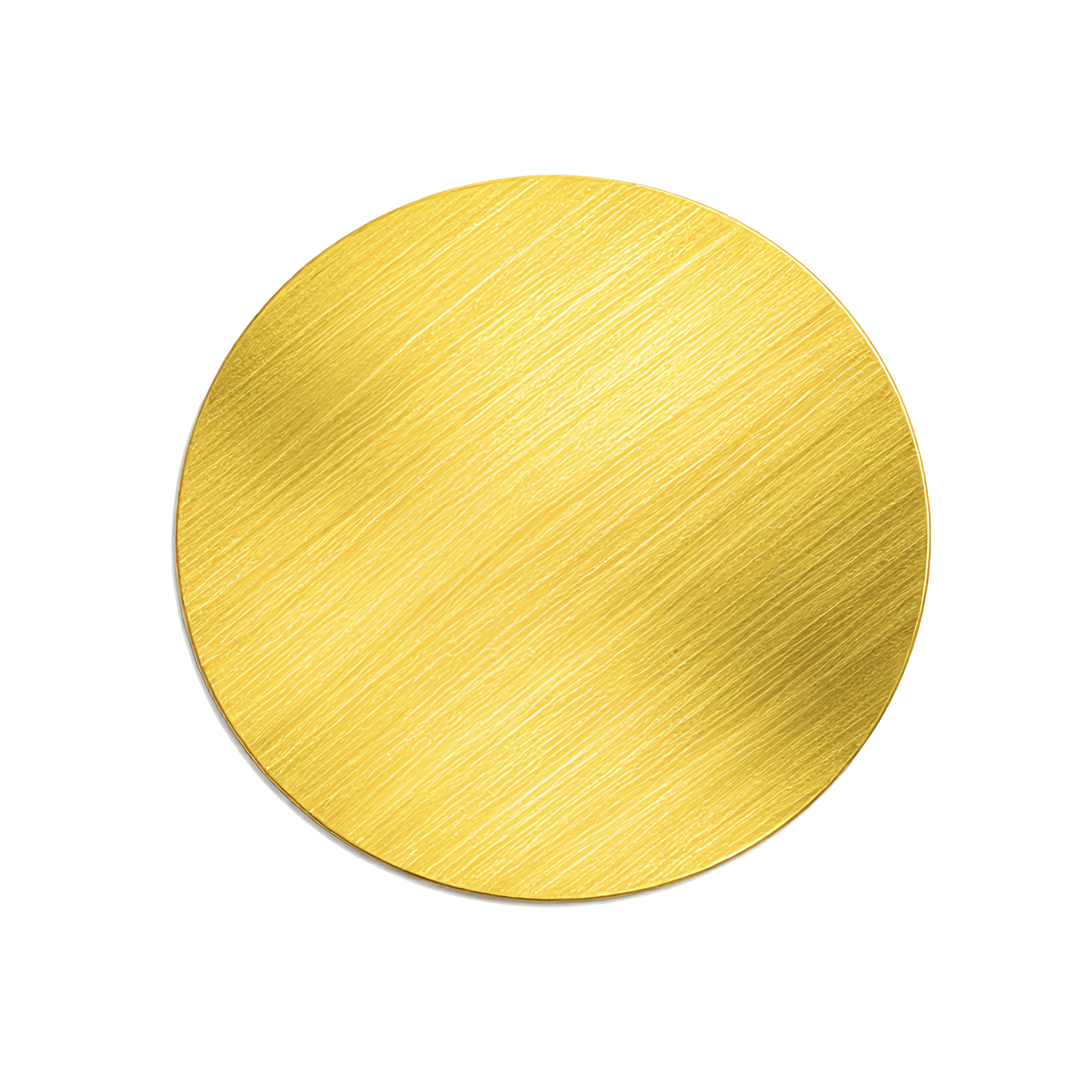

金靶材（用于物理气相沉积PVD的金属原料）的纯度是决定镀膜质量的核心参数之一。实验数据表明，当纯度从99.9%提升至99.99%时，薄膜的电阻率可降低约15%，而杂质含量超过50ppm时，膜层可能出现孔洞或成分偏析。

技术原理：纯度如何影响镀膜性能

在真空镀膜过程中，金靶材通过溅射或蒸发形成原子态沉积在基材表面。纯度不足会导致两个关键问题：

1. 杂质干扰：非金属元素（如氧、碳）会阻碍金属原子迁移，形成非晶态结构，降低膜层致密度；
2. 缺陷传递：靶材中的微米级夹杂物（如硅酸盐颗粒）可能直接转移到膜层中，成为机械应力集中点。

研究表明，99.95%纯度的金靶材已能满足大多数光学镀膜需求，但制备超导薄膜或纳米级电子器件时，建议使用99.999%（5N）以上纯度，此时杂质对量子隧穿效应的干扰可控制在0.1%以下。

应用场景与纯度匹配

1. 科研领域

• 量子器件研究：需5N级靶材，确保约瑟夫森结（超导-绝缘体-超导结构）的界面完整性
• X射线衍射标定：4N级可满足单晶薄膜的衍射峰半高宽要求

2. 大学教育

• 基础镀膜实验：3N级靶材性价比最高，允许学生观察杂质导致的膜层色差现象
• 研究生课题：建议使用4N级，平衡成本与研究精度

3. 高端制造

• 红外光学窗口：4N5级（99.995%）可保证中红外波段的透过率损失<3%
• MEMS传感器电极：要求5N级以维持长期导电稳定性

定制要点：如何选择合适纯度的金靶材

1. 明确检测标准
   不同机构对"高纯"的定义差异较大：

   • 国标GB/T 25933采用ICP-MS（电感耦合等离子体质谱）检测
   • 美国ASTM B562侧重辉光放电质谱（GDMS）数据
     建议要求供应商提供全元素分析报告，而非仅标注"纯度百分比"。

2. 关注关键杂质
   对镀膜影响最大的三类杂质需重点控制：

   • Fe/Cu（>10ppm会导致膜层电阻率上升）
   • Si/Al（>5ppm可能引发溅射过程中的微电弧）
   • O/C（>20ppm将降低膜层附着力）

3. 加工工艺匹配
   高纯金靶材（≥4N）必须采用真空感应熔炼+区域提纯联合作业，而3N-4N级可通过电解精炼实现。研邦新材料采用热压烧结技术，可将Au纯度稳定控制在99.99%以上。

优势对比：高纯靶材的边际效益

值得注意的是，当纯度超过6N（99.9999%）时，镀膜性能提升趋于平缓，但储存和运输成本呈指数增长，更适合极端科研条件。

选购建议

1. 优先考虑应用场景
   用于可见光波段镀膜时，无需盲目追求5N级纯度，但若涉及太赫兹器件或单光子探测，则必须采用超高纯靶材。

2. 验证供应商资质
   合格的供应商应能提供：

   • 第三方检测报告（如SGS或CNAS认证）
   • 完整的材料追溯链（从原料矿砂到成品靶材）
   • 真空包装的氧含量控制证明

3. 小批量测试原则
   首次合作建议先采购φ50mm以下小尺寸靶材，通过实际镀膜验证杂质对特定工艺的敏感性。研邦新材料提供定制靶材金靶材，纯度4N和5N的研发级靶材试用品，支持定制不同纯度梯度对比测试。

金靶材的纯度选择本质上是性能与成本的平衡艺术——在确保关键指标达标的前提下，避免为冗余纯度支付额外费用。对于大多数科研级镀膜需求，99.99%-99.999%纯度配合严格的杂质控制，往往能获得最优性价比。
